產品詳情

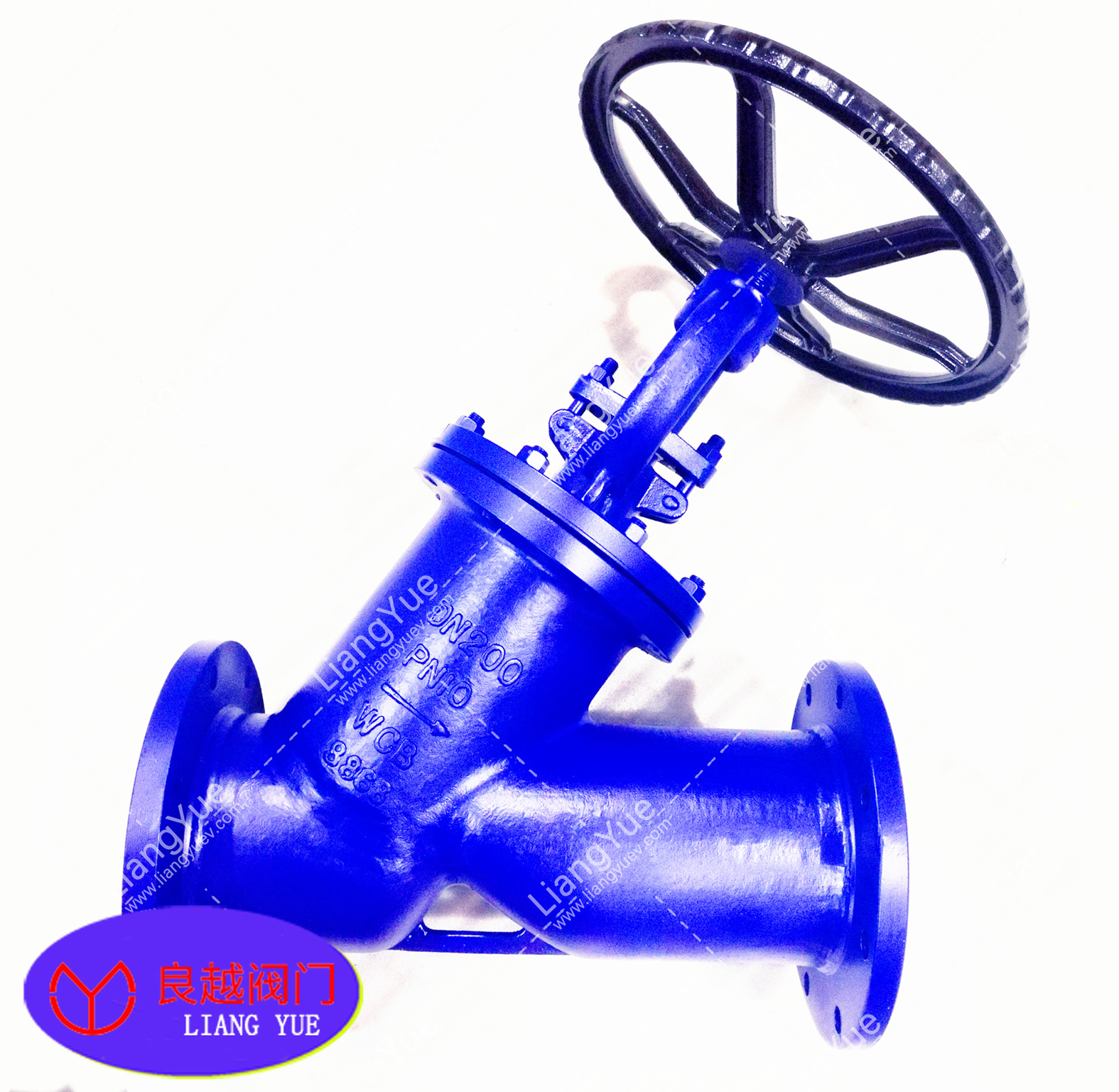

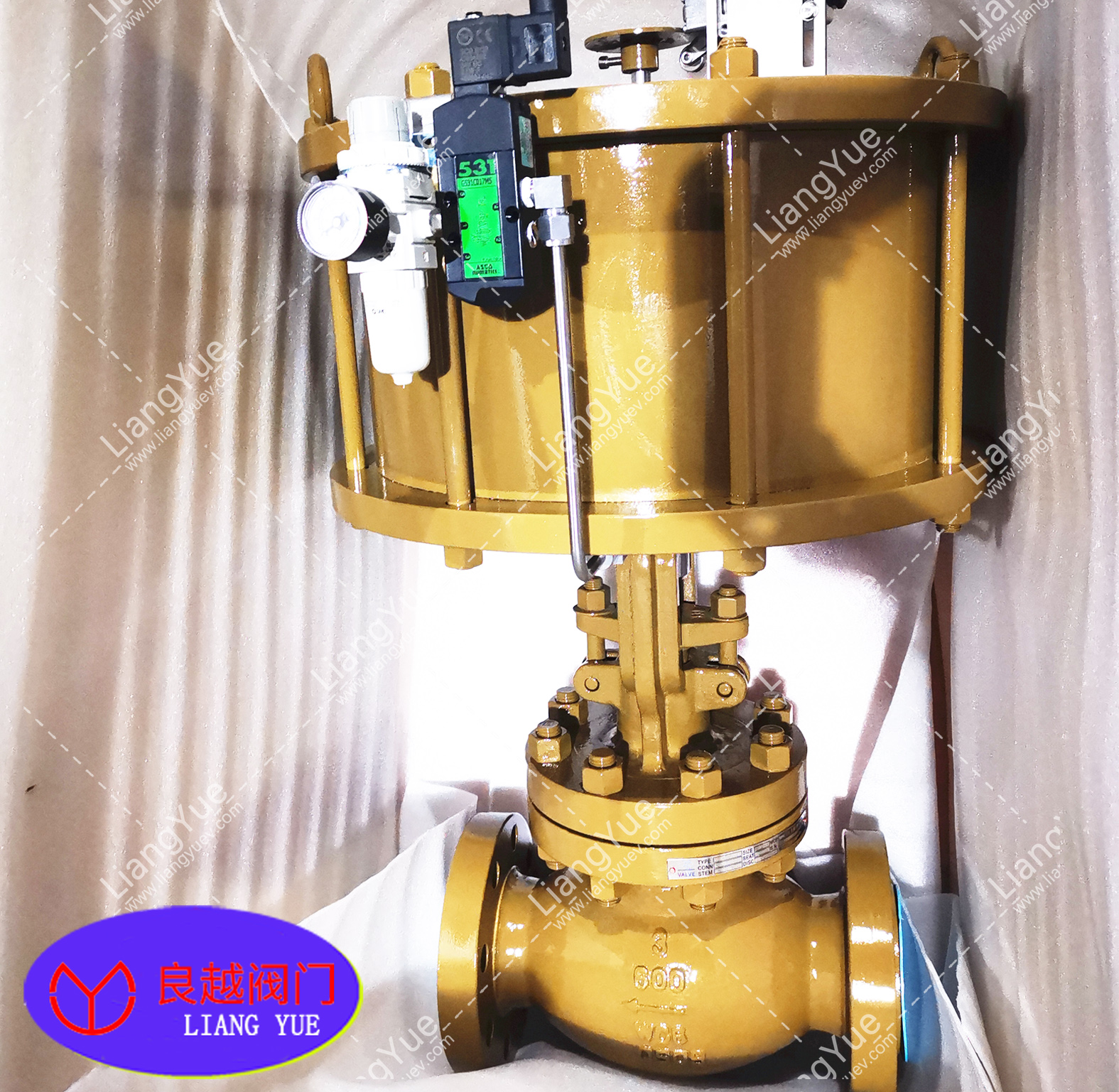

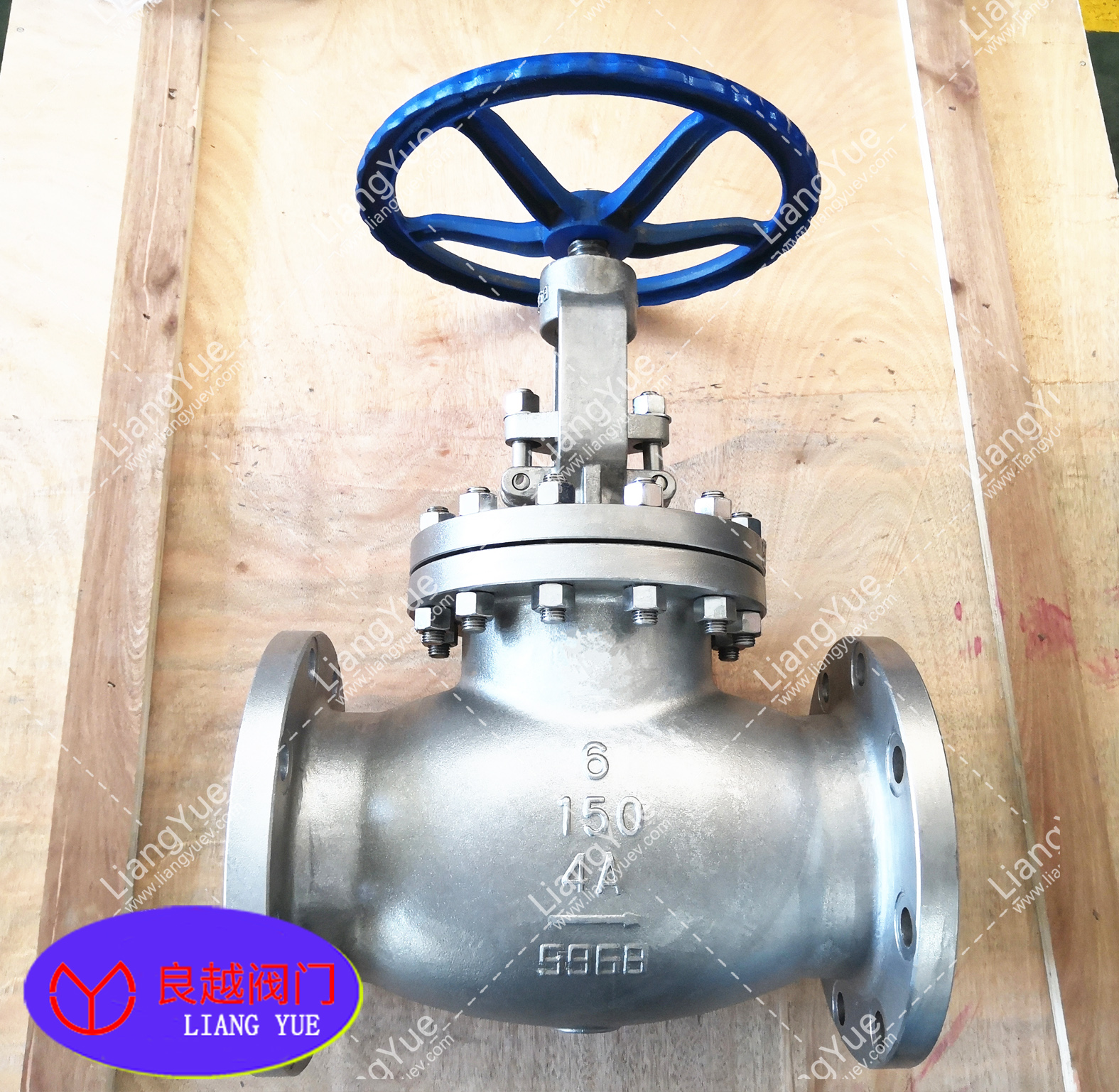

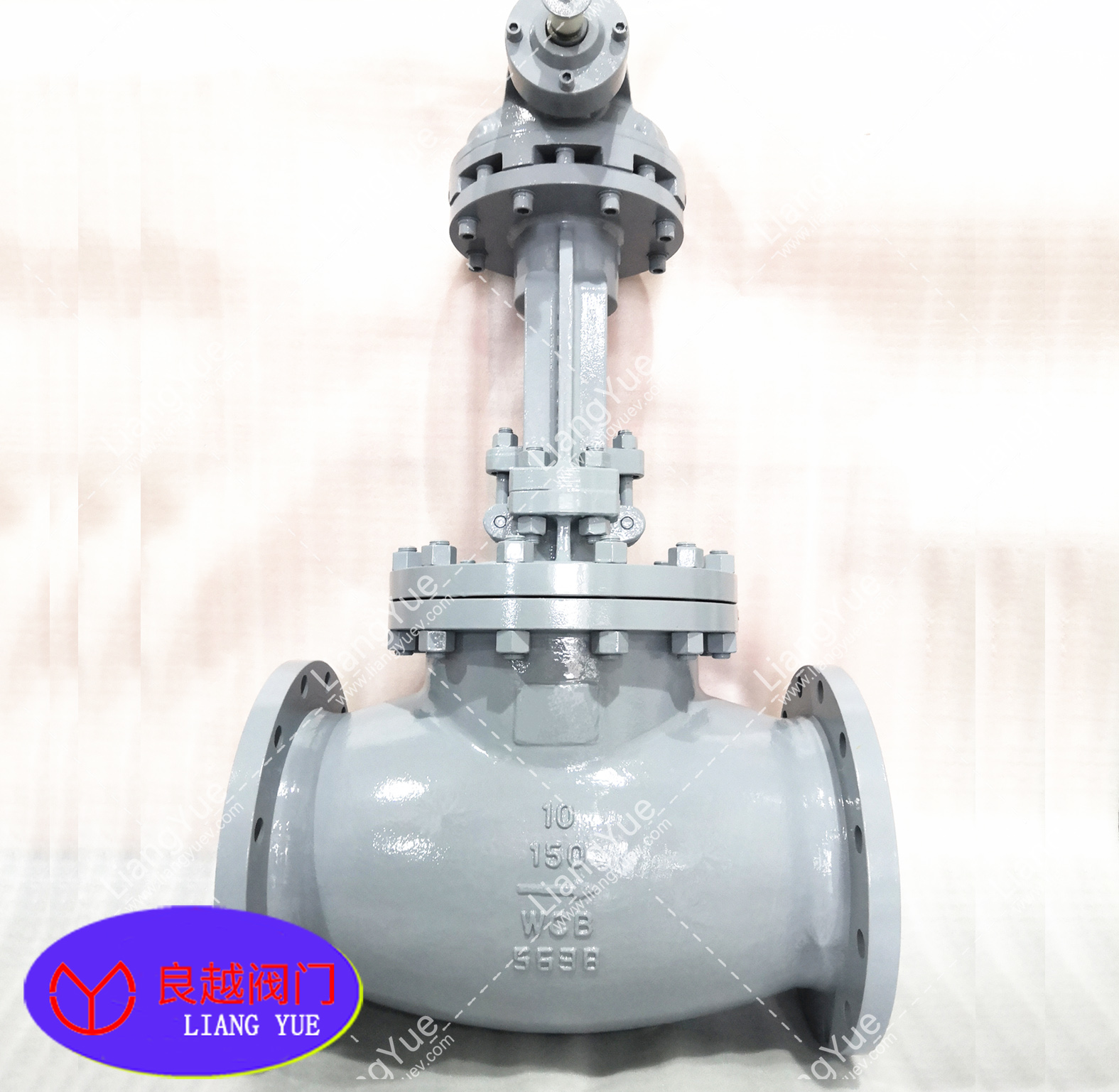

美標截止閥

1.描述:
截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。截止閥只適用于全開和全關，不允許作調節和節流。截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現以后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時，在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減小。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化組”曾規定，截止閥的流向，一律采用自上而下。 截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25％～30％時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

2優點：
2.1).結構簡單，制造和維修比較方便。
2.2).工作行程小，啟閉時間短。
2.3).密封性好，密封面間摩擦力小，壽命較長。
2.4).截止閥的種類:按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥.

3.技術標準:

設計標準:ASME B16.34. BS 1873, API 623,

連接端: RF FF RTJ 法蘭, BW對焊等

法蘭標準:ASME B16.5 ASME B16.47.

檢驗標準:API 598

壓力范圍:CLASS125, CLASS150 ,CLASS300, CLASS600, CLASS900, CLASS1500,

材料:ASTM A216 WCB WCC, ASTM A217,WC1 WC6 WC9 C12 C12A C5,ASTM A351 CF8 CF3 CF8M CF3M ,ASTM A352 LCB LCC.C95800 等

4.常用型號: J541H J541Y J561H J56Y等

5.關鍵詞:不銹鋼截止閥,化工用截止閥,齒輪操作截止閥,美標截止閥,雙閥瓣截止閥,導向節流截止閥,大口徑截止閥,化工截止閥.特殊材料截止閥,哈C截止閥, 不銹鋼截止閥,高性能截止閥, 真空截止閥,美標不銹鋼截止閥,外貿質量截止閥,出口質量截止閥,電站用截止閥,自密封截止閥,傘齒輪截止閥,正齒輪截止閥,
